Jak sprawdzić miernikiem zwarcie w samochodzie?
Najkrótsza odpowiedź: ustaw miernikiem zakres Ω lub test ciągłości, odłącz akumulator, a potem sprawdź podejrzany obwód względem masy i na bezpieczniku. Niska rezystancja albo sygnał ciągłości tam, gdzie izolacja powinna rozdzielać przewód od masy, wskazuje zwarcie w samochodzie [1][2][3]. Dalej zawężaj miejsce usterki od bezpiecznika przez wiązkę do odbiornika, wykonując inspekcję wizualną i etapowe rozłączanie elementów [1][4][5][6].
Co to jest zwarcie w instalacji samochodowej?
W ujęciu praktycznym zwarcie oznacza niepożądane połączenie przewodu z innym przewodem lub z masą pojazdu, które daje prądowi łatwiejszą i nieplanowaną drogę przepływu [1][3][6]. Dla diagnosty oznacza to konieczność znalezienia miejsca, w którym izolacja elektryczna została naruszona lub obwód łączy się tam, gdzie nie powinien [1][3][6].
Jak przygotować się do pomiaru miernikiem?
Najpierw zadbaj o bezpieczeństwo i wiarygodność pomiaru. Standardem jest odłączenie akumulatora przed pomiarem rezystancji i ciągłości, co chroni miernikiem i zapobiega fałszywym odczytom [1][4][3]. Przygotuj schemat elektryczny, multimetr z funkcją Ω i testu ciągłości, a w razie potrzeby akcesoria pomocnicze jak żarówka 12 V, a także w bardziej złożonych przypadkach cęgowy amperomierz lub kamerę termowizyjną [7][5][6].
Jak sprawdzić miernikiem zwarcie w samochodzie?
Ustaw miernikiem pomiar rezystancji albo test ciągłości. Przy odłączonym zasilaniu przyłóż jedną sondę do podejrzanego przewodu, drugą do punktu masy karoserii. Wynik bliski 0 Ω lub sygnał ciągłości w obwodzie, który nie powinien mieć połączenia z masą, to silna przesłanka, że występuje zwarcie do masy [1][2][3].
Rozpocznij od sekcji z bezpiecznikiem danego obwodu i postępuj w kierunku odbiornika oraz wiązek, aby zlokalizować fragment, w którym występuje niepożądana ciągłość z masą lub inny objaw zwarcia [1][8][6].
Jak interpretować wyniki pomiarów?
Wartość bliska 0 Ω lub ciągłość w miejscach oczekiwanej izolacji sygnalizuje zwarcie. Interpretację zawsze odniesiesz do konkretnej konstrukcji układu, ponieważ niektóre moduły lub elementy mogą wprowadzać rezystancje wewnętrzne, które wymagają znajomości schematu i logiki działania [1][2][3]. Jeśli jednak dany przewód powinien być odseparowany od masy, a pomiar wskazuje bardzo niską rezystancję, to wynik potwierdza niepożądane połączenie [1][3].
Gdzie najczęściej dochodzi do zwarcia w samochodzie?
Najczęściej w rejonie bezpieczników, w odcinkach wiązek narażonych na ruch i tarcie, w punktach wcześniejszych napraw blacharskich oraz pod deską rozdzielczą, gdzie zagęszczenie przewodów i modułów sprzyja uszkodzeniom izolacji [1][5][6]. Te obszary warto kontrolować priorytetowo, łącząc oględziny z pomiarem miernikiem [1][5][6].

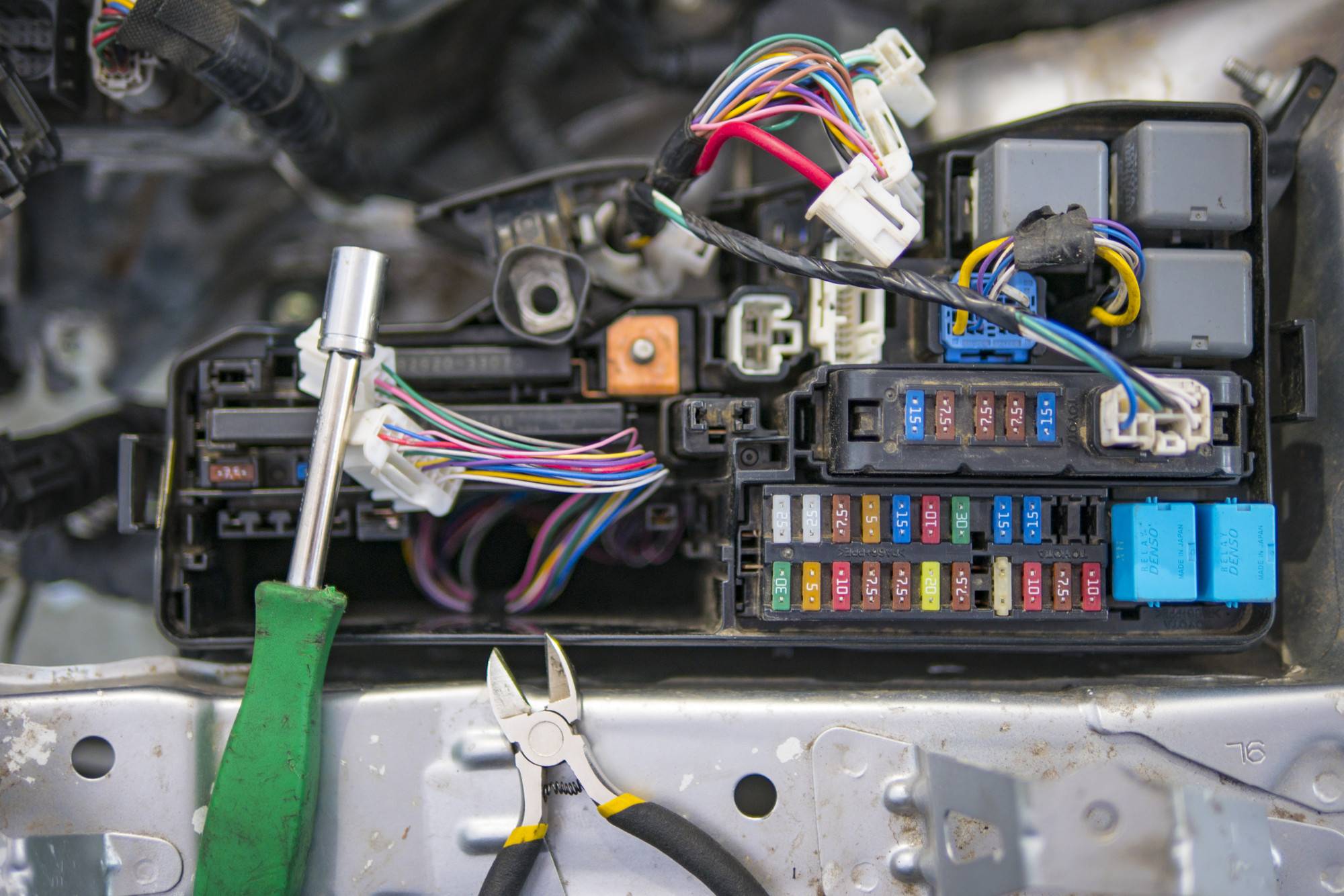

Dlaczego od bezpieczników warto zacząć diagnostykę?
Bezpiecznik jest pierwszym wskaźnikiem przeciążenia wynikającego ze zwarcia. Przepalanie się bezpiecznika lub spadek impedancji w jego obwodzie sugerują nieprawidłowy przepływ prądu. Badanie tego punktu pozwala szybko rozstrzygnąć, czy problem leży w chronionym przez niego odcinku i gdzie należy kierunkowo szukać dalszych nieprawidłowości [1][7][5].
Jak przeprowadzić skuteczną inspekcję wizualną?
Oględziny uzupełniają pomiary. Szukaj przetarć izolacji, korozji złączy, załamań, nadpaleń i odkształceń wiązek, bo to typowe ślady prowadzące do zwarcia do masy lub międzyprzewodowego [4][3][6]. Inspekcję wykonuj metodycznie wzdłuż obwodu wskazanego przez bezpiecznik i schemat, aby nie pominąć miejsca fizycznego uszkodzenia [4][3][6].
Na czym polega test ciągłości i dlaczego działa?
Test ciągłości sprawdza, czy między dwoma punktami obwodu istnieje bardzo mała rezystancja. Jeśli obwód powinien być odizolowany, a test wykazuje ciągłość, oznacza to niepożądane połączenie elektryczne typowe dla zwarcia [1][3][6]. Mechanizm ten pozwala szybko potwierdzić hipotezę o zwarciu bez zasilania układu [1][3][6].
Jak zawęzić obszar usterki krok po kroku?
Skuteczne zawężanie polega na stopniowym rozłączaniu wtyczek odbiorników i sekcji wiązki, a następnie powtarzaniu pomiaru. Jeśli po rozłączeniu danej sekcji ciągłość do masy znika lub rezystancja rośnie, to problem leży w odłączonym fragmencie. Ta metodyka separuje zdrowe części od uszkodzonych i pozwala dojść do konkretnego odcinka przewodu albo elementu [4][5].
Jak wykorzystać bezpieczniki i żarówkę 12 V w diagnostyce?
W praktyce pomocne bywa zastosowanie żarówki 12 V w miejscu bezpiecznika podczas testów, co ogranicza ryzyko dodatkowych uszkodzeń i ułatwia sygnalizację istniejącego przeciążenia wynikającego ze zwarcia. To rozwiązanie jest opisywane jako jeden z bezpiecznych sposobów wstępnego potwierdzenia problemu w chronionym obwodzie [7].
Jak sprawdzić pobór prądu przy podejrzeniu zwarcia?
Gdy zachodzi potrzeba oceny nadmiernego poboru prądu, użyj funkcji pomiaru prądu stałego z wpięciem miernika w szereg z obwodem i wybierz zakres 10 A lub wyższy oraz właściwe gniazdo 10A w mierniku, aby uniknąć uszkodzenia przyrządu. Taki pomiar pomaga wykryć nienaturalny pobór wskazujący na zwarcie lub upływność w spoczynku [9].
Kiedy sięgnąć po zaawansowane narzędzia?
W złożonych autach pomocne mogą być tester magistrali danych do oceny komunikacji modułów oraz kamera termowizyjna do lokalizacji punktów nadmiernego nagrzewania się elementów, co ułatwia znalezienie ukrytego zwarcia pod deską rozdzielczą i w trudno dostępnych miejscach [6]. Rozwiązania te wspierają klasyczną diagnostykę miernikiem, gdy proste testy nie wystarczają [6].
Jakie zasady bezpieczeństwa stosować podczas pomiarów?
Pomiar rezystancji i ciągłości wykonuj przy odłączonym akumulatorze oraz zwracaj uwagę na poprawne ustawienia zakresów i przewodów pomiarowych, aby nie uszkodzić miernikiem. Weryfikuj także zgodność odczytów z dokumentacją pojazdu, ponieważ niektóre układy zawierają elementy elektroniczne wpływające na wyniki i wymagają świadomej interpretacji [1][2][3].
Podsumowanie
Najpierw odłącz zasilanie i zmierz Ω lub ciągłość miernikiem w newralgicznych punktach obwodu, zaczynając od bezpiecznika. Niska rezystancja względem masy tam, gdzie przewód powinien być izolowany, wskazuje zwarcie w samochodzie. Potem zawężaj obszar przez oględziny i etapowe rozłączanie, a w razie potrzeby wspieraj się żarówką 12 V, pomiarem prądu oraz narzędziami zaawansowanymi. Cały proces opiera się na regule poszukiwania niezamierzonego połączenia z masą lub innym obwodem i na świadomej interpretacji odczytów [1][8][2][7][4][3][5][6][9].
